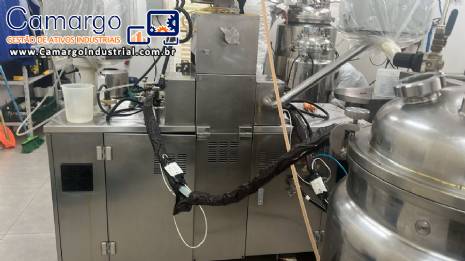

Linha industrial para produção de cápsulas moles (Softgel) encapsuladora utilizada em indústrias farmacêuticas, nutracêuticas, cosméticas, veterinárias e alimentícias.

Equipamento indicado para encapsulamento de líquidos, vitaminas, suplementos alimentares, óleos nutracêuticos, extratos naturais e medicamentos líquidos, utilizando sistema de moldagem rotativa com fitas de gelatina e dosagem precisa de líquidos.

Marca fabricante: Tecfag.

Modelo: 110.

Produção de Cápsulas.

Cápsula Modelo 110 – Velocidade de 4 RPM.

Produção: Formato Oval.

Tamanho #6 – 24.000 cápsulas/hora.

Tamanho #8 – 22.800 cápsulas/hora.

Tamanho #16 – 17.280 cápsulas/hora.

Produção: Formato Oblongo.

Tamanho #8 – 15.840 cápsulas/hora.

Tamanho #10 – 14.400 cápsulas/hora.

Tamanho #16 – 13.680 cápsulas/hora.

Tamanho #20 – 8.160 cápsulas/hora.

Equipamentos da Linha de Produção.

1. Tanque de Preparo da Formulação

Quantidade: 1 unidade.

Capacidade de 100 litros.

Sistema de aquecimento e mistura.

Partes em contato fabricadas em aço inox 316.

Estrutura em aço inox 304.

Aquecimento elétrico.

Sistema hidráulico de elevação da tampa, facilitando limpeza e operação.

Tanque móvel com quadro elétrico embutido.

Temperatura máxima de operação: 100°C.

Velocidade do misturador: 17 a 35 RPM.

Potência do misturador: 1,45 kW.

Equipado com bomba homogeneizadora.

2. Tanque de Preparo da Gelatina

Quantidade: 1 unidade.

Capacidade de 150 litros.

Sistema de aquecimento e mistura.

Partes em contato fabricadas em aço inox 316.

Estrutura em aço inox 304.

Aquecimento elétrico.

Sistema hidráulico de elevação da tampa.

Tanque móvel com quadro elétrico embutido.

Temperatura máxima de operação: 100°C.

Velocidade do misturador: 17 a 35 RPM.

Potência do misturador: 1,45 kW.

Sistema de Encapsulamento e Pré-Secagem.

3. Encapsuladora Automática Softgel – Modelo 110

Quantidade: 1 unidade

Encapsuladora automática para cápsulas Softgel.

Compatível com gelatina de origem vegetal e animal.

Equipamento com enclausuramento.

Sistema de controle com CLP e IHM.

Componentes elétricos de marcas reconhecidas como Siemens e ABB.

Controle da lubrificação da manta via IHM.

Chiller incluso no projeto.

Soprador da rede de gelatina.

Sistema de túnel de vento integrado.

Esteira para transporte das cápsulas.

Conexões de setup tipo plug and play.

Características técnicas.

Velocidade de trabalho: 1 a 5 RPM.

Dosagem: 0 a 1,5 ml por cápsula.

Dimensão do molde: Φ80 x 100 mm.

4. Túnel de Secagem

Quantidade: 1 unidade.

2 cestos de secagem inclusos

Guias internas para melhor distribuição das cápsulas.

Dimensão da cesta: Ø350 x 560 mm.

Sistema sem necessidade de lubrificação.

Velocidade ajustável de 0 a 21 RPM.

Cestos com rotação nos dois sentidos.

Controle via IHM com temporização.

Tampa móvel em acrílico para facilitar troca do pano de secagem.

Componentes elétricos Siemens e ABB.

Acessórios e Equipamentos Complementares.

5. Conjunto de Moldes

Quantidade: 3 conjuntos.

Moldes compatíveis com encapsuladora modelo 110.

6. Bandejas de Secagem

Quantidade: 100 unidades.

Fabricadas em PP alimentício.

Dimensões: 750 x 480 x 55 mm.

7. Carrinho de Transporte

Quantidade: 1 unidade.

Equipado com rodízios.

Dimensões: 720 x 450 x altura variável.

Altura ajustável conforme quantidade de bandejas empilhadas.

Utilizado para transporte das bandejas de secagem.

8. Mesa de Inspeção

Quantidade: 1 unidade.

Mesa destinada à inspeção das cápsulas produzidas.

Sistema de iluminação integrado.

Permite avaliação visual da qualidade das cápsulas após secagem.

Fluxo de Produção da Linha Softgel.

O processo de fabricação de cápsulas moles ocorre de forma contínua através das seguintes etapas:

1 – Preparação da gelatina

A gelatina é derretida em tanque aquecido, formando uma solução homogênea utilizada na fabricação das cápsulas.

2 – Formação das fitas de gelatina

A gelatina líquida é distribuída em um sistema de formação de fitas, criando duas lâminas de gelatina com espessura controlada.

3 – Moldagem das cápsulas

As duas fitas passam entre roletes moldadores da encapsuladora, onde o molde define o formato da cápsula.

4 – Dosagem do produto

O sistema de bomba de dosagem injeta o líquido dentro da cápsula, podendo encapsular vitaminas, óleos ou soluções líquidas.

5 – Selagem da cápsula

Os moldes fecham e realizam a formação e selagem da cápsula softgel.

6 – Transporte das cápsulas

As cápsulas recém-formadas são conduzidas por esteira transportadora até o sistema de secagem.

7 – Secagem inicial

As cápsulas passam pelo secador rotativo (tumble dryer), onde ocorre a secagem inicial e estabilização da cápsula.

8 – Cura e estabilização

Após a secagem inicial, as cápsulas seguem para processo de secagem final e estabilização, finalizando o processo produtivo.

Equipamentos Inclusos na Linha

A linha é composta pelos seguintes equipamentos principais:

Encapsuladora Softgel

Máquina principal responsável pela formação, enchimento e selagem das cápsulas moles.

Características:

Sistema de moldagem rotativa.

Controle de espessura da fita de gelatina.

Sistema de dosagem de líquidos.

Sincronização entre molde e bomba de enchimento.

Tanque de Derretimento de Gelatina.

Equipamento utilizado para derreter e manter a gelatina em temperatura controlada, garantindo qualidade na formação das cápsulas.

Capacidade aproximada: 50 litros.

Tanque de Armazenamento de Gelatina.

Reservatório utilizado para armazenamento e alimentação da gelatina líquida para o sistema de formação de fitas.

Capacidade aproximada: 100 litros.

Sistema de Formação de Fitas de Gelatina.

Sistema responsável pela formação das lâminas de gelatina utilizadas na encapsulação.

Espessura da fita: 0,7 a 1,0 mm.

Sistema de Dosagem de Líquidos

Equipamento responsável pela injeção precisa do produto dentro da cápsula, garantindo uniformidade na produção.

Capacidade de enchimento: até 0,8 ml por cápsula.

Esteira Transportadora.

Sistema responsável por transportar as cápsulas da encapsuladora até o secador rotativo.

Velocidade linear aproximada: 1,14 m/min.

Secador Rotativo (Tumble Dryer).

Equipamento utilizado para secagem inicial das cápsulas softgel, garantindo estabilização da cápsula após encapsulamento.

Rotação aproximada: 12 rpm.

Sistema de Refrigeração utilizado para controle térmico na formação da fita de gelatina, garantindo consistência adequada para moldagem.

Capacidade de refrigeração aproximada: 2451 kcal/h.

Especificações Técnicas

Velocidade do molde: 0 – 5 rpm.

Volume máximo de enchimento: 0,8 ml.

Precisão de dosagem: ± 0,5 %.

Potência do motor da encapsuladora: 1,1 kW

Potência total aproximada da linha: 6,6 kW

Alimentação elétrica: 220 V

Peso aproximado da encapsuladora: 400 kg.
